КАМАКС СКВнг(А)-LS

Применение:

Для групповой прокладки (с учетом объема горючих материалов) кабельных линий, на воздухе,
во внутренних электроустановках, сооружениях метрополитенов, в земле, а также в зданиях и
сооружениях, в том числе взрывоопасных зонах, если есть риск механических повреждений и
возможны растягивающие усилия.

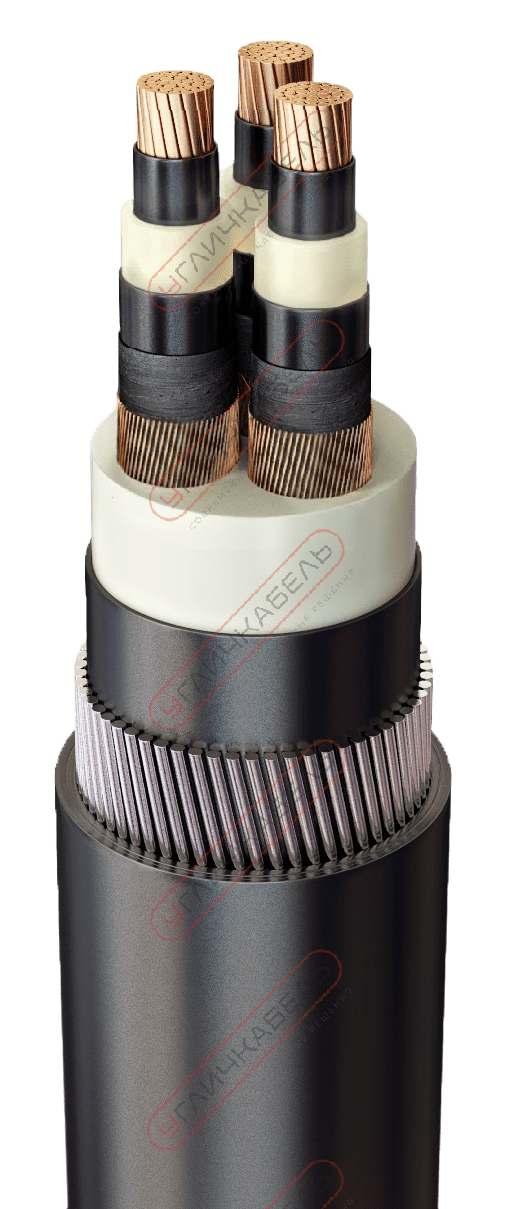

Описание конструкции:

1. Медная круглая многопроволочная уплотненная жила 2 класса.
Число жил 3.
2. Экран по жиле из полупроводящего сшитого компаунда.
3. Изоляция из высокомодульной этиленпропиленовой резины.
4. Экран по изоляции из полупроводящего сшитого компаунда с
наложенной электропроводящей лентой. Легкосъемный.
5. Металлический экран из медных проволок.
6. Заполнение из ПВХ пластиката пониженной пожарной
опасности, не распространяющий горение, с пониженным
дымо- и газовыделением.
7. Внутренняя оболочка из ПВХ пластиката пониженной пожарной
опасности, не распространяющий горение, с пониженным
дымо- и газовыделением.
8. Броня из стальных оцинкованных проволок.
9. Внешняя оболочка из ПВХ пластиката пониженной пожарной
опасности, не распространяющий горение, с пониженным
дымо- и газовыделением.
Цвет оболочки – черный или красный

Технические характеристики кабеля:

Марка кабеля и сечение	Диаметр кабеля, мм	Вес кабеля, кг/км
Сечение металлического экрана, мм²		16	25	35	50
КАМАКС СКВнг(А)-LS 3х35мк/(16-50)-6	52	5481	5568	5655	—
КАМАКС СКВнг(А)-LS 3х50мк/(16-50)-6	55	6107	6194	6282	6434
КАМАКС СКВнг(А)-LS 3х70мк/(16-50)-6	59	7184	7271	7358	7510
КАМАКС СКВнг(А)-LS 3х95мк/(16-50)-6	62	8382	8469	8556	8709
КАМАКС СКВнг(А)-LS 3х120мк/(16-50)-6	65	9534	9621	9708	9861
КАМАКС СКВнг(А)-LS 3х150мк/(16-50)-6	69	10904	10991	11078	11230
КАМАКС СКВнг(А)-LS 3х185мк/(16-50)-6	75	13345	13432	13520	13672
КАМАКС СКВнг(А)-LS 3х35мк/(16-50)-10	57	6139	6226	6314	—
КАМАКС СКВнг(А)-LS 3х50мк/(16-50)-10	59	6790	6877	6964	7116
КАМАКС СКВнг(А)-LS 3х70мк/(16-50)-10	63	7883	7970	8057	8210
КАМАКС СКВнг(А)-LS 3х95мк/(16-50)-10	67	9285	9372	9459	9612
КАМАКС СКВнг(А)-LS 3х120мк/(16-50)-10	70	10463	10550	10637	10789
КАМАКС СКВнг(А)-LS 3х150мк/(16-50)-10	75	12585	12672	12759	12911
КАМАКС СКВнг(А)-LS 3х185мк/(16-50)-10	79	14184	14271	14358	14510
КАМАКС СКВнг(А)-LS 3х35мк/(16-50)-15	62	6969	7056	7143	—
КАМАКС СКВнг(А)-LS 3х50мк/(16-50)-15	64	7646	7733	7820	7972
КАМАКС СКВнг(А)-LS 3х70мк/(16-50)-15	69	8953	9040	9127	9279
КАМАКС СКВнг(А)-LS 3х95мк/(16-50)-15	74	11101	11188	11275	11427
КАМАКС СКВнг(А)-LS 3х120мк/(16-50)-15	77	12351	12438	12525	12677
КАМАКС СКВнг(А)-LS 3х150мк/(16-50)-15	80	13670	13757	13844	13996
КАМАКС СКВнг(А)-LS 3х35мк/(16-50)-20	67	7943	8030	8117	—
КАМАКС СКВнг(А)-LS 3х50мк/(16-50)-20	70	8651	8738	8825	8977
КАМАКС СКВнг(А)-LS 3х70мк/(16-50)-20	75	10708	10795	10882	11035
КАМАКС СКВнг(А)-LS 3х95мк/(16-50)-20	78	12023	12111	12198	12350
КАМАКС СКВнг(А)-LS 3х120мк/(16-50)-20	82	13359	13446	13533	13686
КАМАКС СКВнг(А)-LS 3х150мк/(16-50)-20	85	14669	14756	14843	14996
КАМАКС СКВнг(А)-LS 3х35мк/(16-50)-30	80	11157	11244	11331	—
КАМАКС СКВнг(А)-LS 3х50мк/(16-50)-30	83	11973	12060	12147	12299
КАМАКС СКВнг(А)-LS 3х70мк/(16-50)-30	86	13240	13327	13414	13567
КАМАКС СКВнг(А)-LS 3х35мк/(16-50)-35	83	11660	11747	11834	—
КАМАКС СКВнг(А)-LS 3х50мк/(16-50)-35	85	12471	12558	12645	12798
КАМАКС СКВнг(А)-LS 3х70мк/(16-50)-35	91	14437	14524	14611	14764

Маркировка на защитном шланге:

«Угличкабель», марка кабеля, сечение основных жил и номинальное напряжение, кВ, год выпуска, метраж кабеля.
По запросу возможно нанесение мерных меток
