КАМАКС СБВнг(А)-LS

Применение:

Для групповой прокладки (с учетом объема горючих материалов) кабельных линий, на воздухе,
во внутренних электроустановках, сооружениях метрополитенов, в земле, а также в зданиях и
сооружениях, в том числе взрывоопасных зонах, если есть риск механических повреждений.

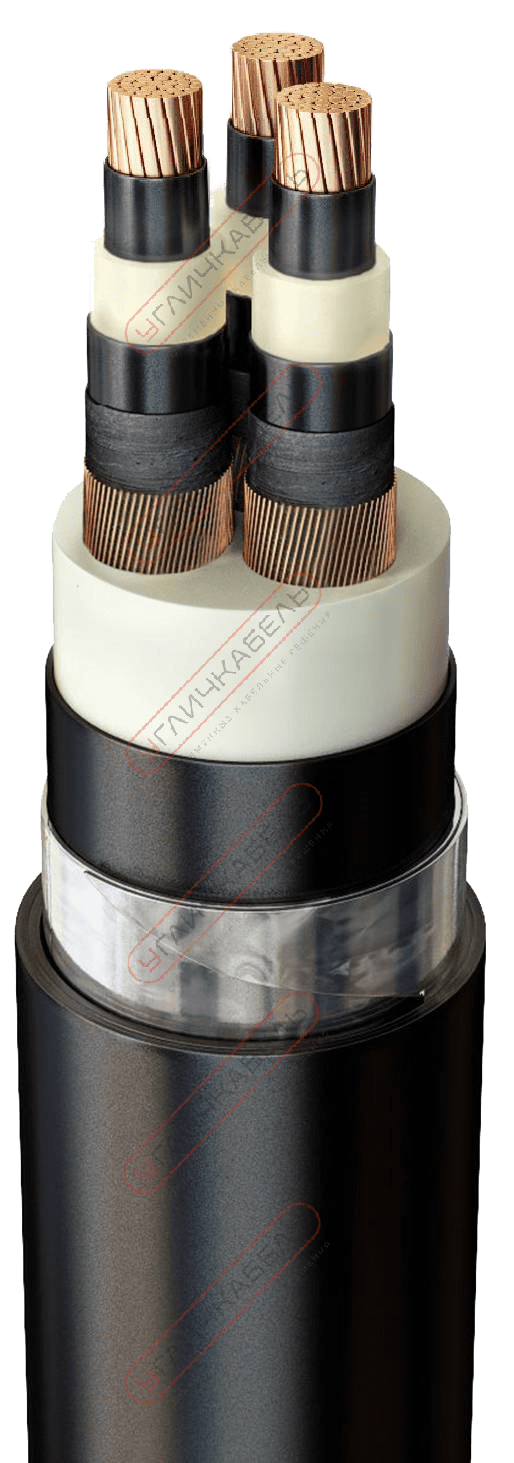

Описание конструкции:

1. Медная круглая многопроволочная уплотненная жила 2 класса.
Число жил 3.
2. Экран по жиле из полупроводящего сшитого компаунда.
3. Изоляция из высокомодульной этиленпропиленовой резины.
4. Экран по изоляции из полупроводящего сшитого компаунда с
наложенной электропроводящей лентой. Легкосъемный.
5. Металлический экран из медных проволок.
6. Заполнение из ПВХ пластиката пониженной пожарной
опасности, не распространяющий горение, не
распространяющий горение, с пониженным дымо- и
газовыделением..
7. Внутренняя оболочка из ПВХ пластиката пониженной пожарной
опасности, не распространяющий горение, с пониженным
дымо- и газовыделением.
8. Броня из двух стальных оцинкованных лент, наложенных с
перекрытием.
9. Внешняя оболочка из ПВХ пластиката пониженной пожарной
опасности, не распространяющий горение, с пониженным
дымо- и газовыделением.
Цвет оболочки – черный или красный

Технические характеристики кабеля:

Марка кабеля и сечение	Диаметр кабеля, мм	Вес кабеля, кг/км
Сечение металлического экрана, мм²		16	25	35	50
КАМАКС СБВнг(А)-LS 3х35мк/(16-50)-6	48	3743	3830	3917	—
КАМАКС СБВнг(А)-LS 3х50мк/(16-50)-6	50	4278	4365	4452	4605
КАМАКС СБВнг(А)-LS 3х70мк/(16-50)-6	55	5537	5625	5712	5864
КАМАКС СБВнг(А)-LS 3х95мк/(16-50)-6	59	6678	6765	6852	7004
КАМАКС СБВнг(А)-LS 3х120мк/(16-50)-6	62	7736	7823	7910	8063
КАМАКС СБВнг(А)-LS 3х150мк/(16-50)-6	65	8806	8893	8980	9133
КАМАКС СБВнг(А)-LS 3х185мк/(16-50)-6	71	10516	10603	10690	10842
КАМАКС СБВнг(А)-LS 3х240мк/(16-50)-6	76	12816	12904	12991	13143
КАМАКС СБВнг(А)-LS 3х35мк/(16-50)-10	53	4556	4643	4730	—
КАМАКС СБВнг(А)-LS 3х50мк/(16-50)-10	56	5186	5273	5360	5513
КАМАКС СБВнг(А)-LS 3х70мк/(16-50)-10	59	6165	6253	6340	6492
КАМАКС СБВнг(А)-LS 3х95мк/(16-50)-10	63	7257	7345	7432	7584
КАМАКС СБВнг(А)-LS 3х120мк/(16-50)-10	67	8534	8621	8708	8861
КАМАКС СБВнг(А)-LS 3х150мк/(16-50)-10	71	9751	9838	9925	10077
КАМАКС СБВнг(А)-LS 3х185мк/(16-50)-10	74	11187	11274	11361	11514
КАМАКС СБВнг(А)-LS 3х240мк/(16-50)-10	80	13496	13583	13670	13823
КАМАКС СБВнг(А)-LS 3х35мк/(16-50)-15	58	5284	5372	5459	—
КАМАКС СБВнг(А)-LS 3х50мк/(16-50)-15	61	5888	5975	6062	6214
КАМАКС СБВнг(А)-LS 3х70мк/(16-50)-15	64	6881	6968	7055	7208
КАМАКС СБВнг(А)-LS 3х95мк/(16-50)-15	69	8317	8405	8492	8644
КАМАКС СБВнг(А)-LS 3х120мк/(16-50)-15	72	9438	9525	9612	9764
КАМАКС СБВнг(А)-LS 3х150мк/(16-50)-15	76	10623	10710	10797	10950
КАМАКС СБВнг(А)-LS 3х185мк/(16-50)-15	80	12143	12230	12317	12469
КАМАКС СБВнг(А)-LS 3х240мк/(16-50)-15	85	14421	14508	14595	14747
КАМАКС СБВнг(А)-LS 3х35мк/(16-50)-20	63	5923	6010	6097	—
КАМАКС СБВнг(А)-LS 3х50мк/(16-50)-20	65	6549	6637	6724	6876
КАМАКС СБВнг(А)-LS 3х70мк/(16-50)-20	70	7888	7975	8062	8214
КАМАКС СБВнг(А)-LS 3х95мк/(16-50)-20	74	9055	9142	9229	9382
КАМАКС СБВнг(А)-LS 3х120мк/(16-50)-20	77	10252	10339	10426	10578
КАМАКС СБВнг(А)-LS 3х150мк/(16-50)-20	80	11462	11549	11636	11788
КАМАКС СБВнг(А)-LS 3х185мк/(16-50)-20	84	12979	13066	13153	13306
КАМАКС СБВнг(А)-LS 3х35мк/(16-50)-30	76	8106	8193	8280	—
КАМАКС СБВнг(А)-LS 3х50мк/(16-50)-30	78	8819	8906	8993	9146
КАМАКС СБВнг(А)-LS 3х70мк/(16-50)-30	82	9964	10051	10138	10291
КАМАКС СБВнг(А)-LS 3х95мк/(16-50)-30	85	11220	11307	11394	11547
КАМАКС СБВнг(А)-LS 3х120мк/(16-50)-30	91	13128	13215	13302	13455
КАМАКС СБВнг(А)-LS 3х150мк/(16-50)-30	94	14393	14480	14567	14719
КАМАКС СБВнг(А)-LS 3х35мк/(16-50)-35	78	8516	8603	8690	—
КАМАКС СБВнг(А)-LS 3х50мк/(16-50)-35	80	9250	9337	9424	9577
КАМАКС СБВнг(А)-LS 3х70мк/(16-50)-35	84	10387	10474	10562	10714
КАМАКС СБВнг(А)-LS 3х95мк/(16-50)-35	90	12334	12421	12509	12661
КАМАКС СБВнг(А)-LS 3х120мк/(16-50)-35	93	13599	13686	13773	13926
КАМАКС СБВнг(А)-LS 3х150мк/(16-50)-35	96	14894	14981	—	—

Маркировка на защитном шланге:

«Угличкабель», марка кабеля, сечение основных жил и номинальное напряжение, кВ, год выпуска, метраж кабеля.
По запросу возможно нанесение мерных меток
